PHOENIX FunProg 3in1 (czytnik)

PHOENIX FunProg 3in1 (czytnik)

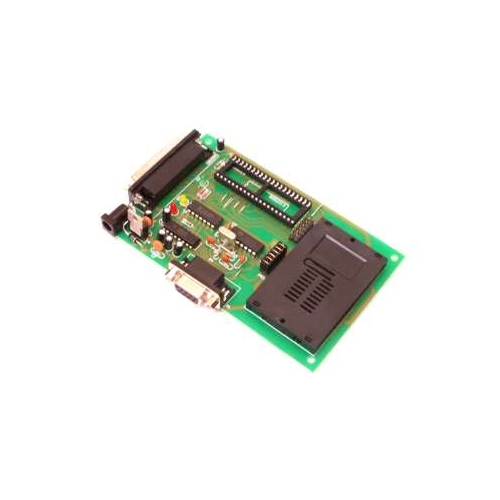

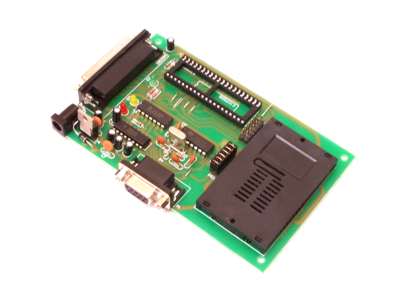

Programator Phoenix 3,579 MHz wzbogacony został o dodatkowa opcję na plytce programatora Fun prog. Daje to mozliwosc wykorzystania jednego smart cam'a na plytce dla dwóch zintegrowanych programatorów, które sa przelaczane zworkami, tj. programator na RS232 dla Phoenixa i LPT DB25M dla Funproga. Dodatkowo podstawka bezposrednia umozliwia programowanie układu 90s8515 w gniezdzie duzej. Reasumujac - sa to dwa programatory na jednej plytce. Zasilany napieciem 8-20 V . Posiada zabezpieczenie przed niewlasciwa polaryzacja napiecia zasilajacego. Sygnalizacja programowania, zasilania i odczytu na 3 diodach LED.

Opis konfiguracji programatora:

Diody sygnalizacyjne :
- D2 podlaczenie napiecia zasilajacego +5V w procesie programowania w czesci FUN,
- D3 informacja o zasilaniu +5V w czesci Phoenix,
- D4 sygnalizacja komunikacji karta - komputer czesci Phoenix.

1. Opcja Phoenix
- zapiete zworki w pozycji na PR1,
- zasilanie zewnetrzne 9-18 V dolaczone do gniazda,
- podlaczenie za pomoca kabla RS 232 do wyjscia COM1 lub COM2 w celu umozliwienia komunikacji z komputerem,
- zworki PR2 rozwarte !!!

Uwaga: zaleca sie stosowanie portu COM1 do komunikacji z programatorem. Czesc programów nie ma mozliwosci konfiguracji wspólpracy z programatorem na COM2. Mysz nalezy w zwiazku z powyzszym podlaczyc do COM2 lub portu PS2.
Zalecane jest odlaczenie portu równoleglego.

2. Opcja FUN
- zapiete zworki w pozycji PR2,
- zasilanie zewnetrzne Phoenixa odlaczone,
- zasilanie pobierane jest do programowania z portu Lpt komputera,
- podlaczenie do komputera za pomoca kabla LPT DSub25 (zlacze szerokie) do portu równoległego Lpt1 (z reguly zajetego przez drukarke - nalezy ja odlaczyc)
- zworki PR1 rozpiete.

W komplecie znajduje sie 6 zworek. Ich ilosc uniemozliwia podlaczenie jednoczesne Phoenix/Fun. Nalezy jednak pamietac o rozpieciu zworek na PR2 podczas pracy w trybie Phoenix.

Programator ten umożliwia także uruchomienie zewnętrznego czytnika karty Cyfra+ w dekoderach Ferguson nie posiadających wbudowanego czytnika karty kodowej.


Uruchamianie programatora jako zewnętrzny czytnik karty Cyfra+ :
ustawienia Sharing (czerwony przycisk pilota UHF):
SHARING MODE Phoenix cam
CA SYSTEM:/./.S/././././
TRY EMU YES
TIMEOUT DELAY 3700
Software blocker OFF
Dajemy na kanał Cyfry+ , czekamy na mignięcie diody programatora , wyjmujemy 4 zworkę z pinów PR1 , po chwili dioda mignie 2 razy i pojawi sie obraz na ekranie TV.
Wyłączenie dopływu prądu do Phoenixa spowoduje koniecznośc ponownej aktywacji czytnika zworką nr 4.

Programator posiada port RS-232 i LPT drukarkowy.

Przełączanie funkcji pomiędzy opcją Phoenixa a opcją Funproga dokonuje się poprzez przełożenie 6 zworek z PR1 na PR2.

Programator jest idealnym narzędziem do serwisowania i programowania kart cardsplittera Small oraz Big300.

Gwarancja 12 miesięcy
