Łączówka zasilania LZ-6
Dostępność: Dostępny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: LZ-6
Stan magazynowy: 100 szt.
- Opis produktu
- Recenzje produktu (0)

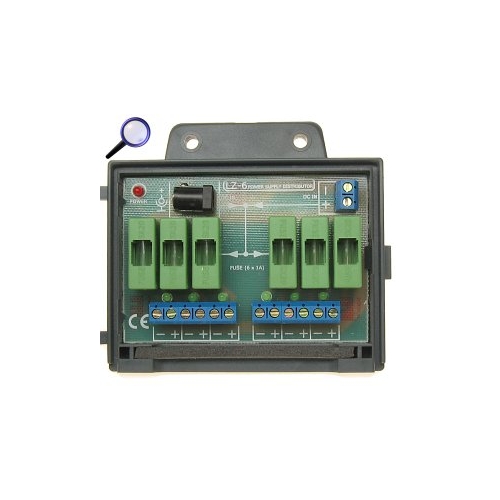

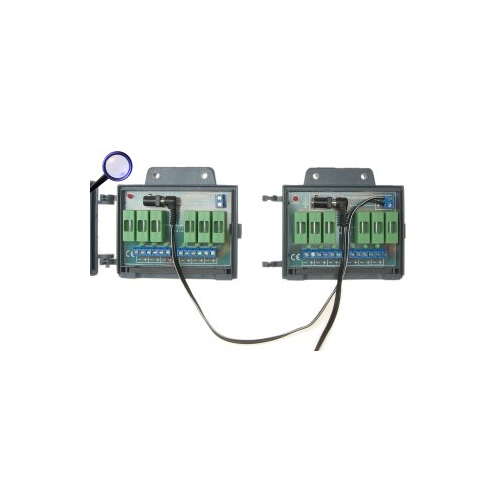

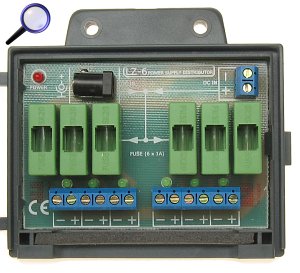

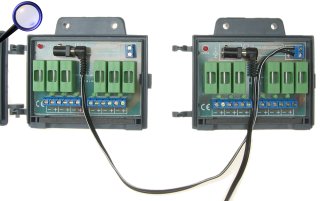

LZ-6 jest urządzeniem biernym, pomagającym w uporządkowanym rozgałęzieniu zasilania z jednego zasilacza większej mocy. Łączówka rozgałęzia zasilanie na 6 wyjść, z których każde zabezpieczone jest bezpiecznikiem i posiada diodę LED informującą o jego przepaleniu (brak świecenia oznacza przepalenie bezpiecznika). LZ-6 posiada dwa gniazda wejściowe zasilania, które są ze sobą połączone. Nie ma znaczenia do którego złącza doprowadzimy zasilanie, co umożliwia połączenie albo za pomocą wtyku DC 2.1/5.5, albo odizolowanymi przewodami. Pozwala to również łączyć szeregowo ze sobą łączówki np. zasilanie do gniazda DC IN, z zacisków kablowych (DC IN), za pomocą przewodu WT-2.1 do drugiej łączówki LZ-6.
Urządzenie idealnie nadaje się do połączenia zasilacza z wtykiem 2.1/5.5mm z przewodami YAP75, zasilającymi kamery. Kabel do telewizji przemysłowej YAP75-0,59/3,7+2x0,5 posiada 2 żyły po 0,5mm2. Rezystancja teoretyczna to 3,4Ω/100m. Producent przewodu podaje 5,5Ω/100m. Zasilając kamerę napięciem 12V kablem YAP75 i zakładając spadek napięcia do 11V zasilanie można przesłać na odległości podane w tabelce.
|
Max. Prąd |
Długość dla R=3,4Ω/100m |
Długość dla R=5,5Ω/100m |
|
150mA kamera |
98 metrów |
60 metrów |
|
650mA kamera + termostat |
22 metry |
14 metrów |
Są to więc maksymalne odległości, jakimi możemy zasilać kamery na 12V, przy użyciu kabla YAP-75-0,59/3,7+2x0,5.
Obudowa umożliwia zamontowanie jej za pomocą wkrętów lub opaski zaciskowej do masztu lub ściany (opaska, wkręty nie wchodzą w skład zestawu).
Bezsprzeczną zaletą stosowania LZ-6 przy systemach monitoringu z zasilaniem z centralnego punku jest dodatkowe zabezpieczenie antysabotażowe. Przy braku indywidualnego zabezpieczenia dla każdego toru prądowego, wystarczy aby intruz spowodował zwarcie dla jednej kamery, a cały układ zostanie pozbawiony zasilania.
DANE TECHNICZNE
|
Ilość wyjść zasilania: |
6 |
|
Ilość wejść zasilania: |
2 |
|
Maksymalne napięcie zasilania: |
DC 0-24V (typowo 12V) |
|
Maksymalny prąd zasilania: |
Listwa zaciskowa: 6 A |
|
Maksymalny prąd jednego wyjścia: |
1A |
|
Typ wkładek bezpiecznikowych: |
1A/250V, 5/20mm, zwłoczne |
|
Typ złącz wejść zasilania: |
Gniazdo 2.1/5.5mm / zaciski kablowe |
|
Typ złącz wyjść zasilania: |
Zaciski kablowe |
|
Temp. pracy / wilgotność wzgl.: |
-50o ... +55oC / <95% |
|
Wymiary (szer. x wys. x gł.) / waga: |
120x91x37 mm / 99g |

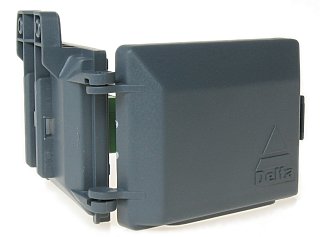

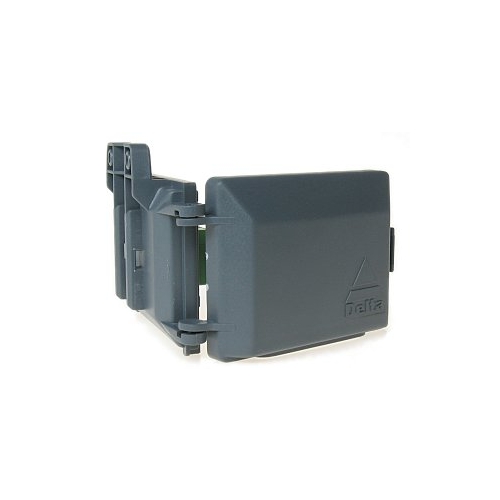

Konstrukcja obudowy umożliwia zamocowanie łączówki na ścianie jak i na maszcie, np.opaską zaciskową.
